演播室設計施工方案
一、總體規劃思路
演播室定位：小型演播室、集聲學裝修、綠箱制作、LED新聞燈；
房屋的結構：封閉式的房間，室內地面面積約為40-50平方米左右的長方型結構。?
聲學定位：
1、按照國家標準指標構建。
2、要求達標的同時也要有美學元素，外觀大方得體。
3、色調搭配要合理。
4、材料采用當前主流吸音材料及反射材料，搭配優質細木工材料。
5、在細節處理上要求方便實用、如插座、收邊、導播窗套、開關等。
6、場地結構布局要求充分利用空間，達到最合理為目標。
實現目標：
1、完整的、現代化、達標聲學演播室、集訪談、座播、虛擬。
2、具有可擴展性、方便維護、功能全面、組合自由、系統安全等
二、藍（綠）箱設計：
① 確定位置與大小：根據實際條件，?
② 藍（綠）箱裝修包括兩個成90度夾角的立面和一個地臺。
立面與地臺的夾角應大于90度（可采用立面向外傾斜10度的方案），以減少反射到主持人身上的藍光；
立面與地臺間最好采取弧形過渡，這將更容易均勻布光，而且墻壁間也不會互相反射。圓滑的角落可以幫助減少燈光的明暗差異。
地板應該足夠大，以避免主持人的面光形成的強陰影打上立面，有時這會為制作帶來一些麻煩。

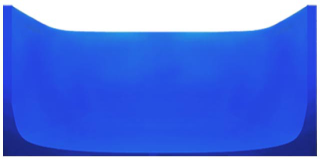

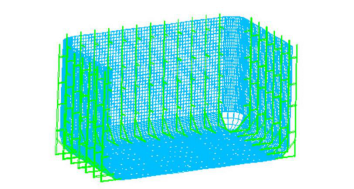

藍箱參考圖
?
- 采用木龍骨架作為基層打底、
- 內填充超高芯吸音棉、（超高芯吸音棉屬于玻璃纖維棉的一種、需要用高密度無紡布將超高芯吸音棉包裹在內）
- 墻面及軟包纖維板飾面
- 造型、綠箱、軟包纖維板等制作。
隔聲的處理：主要是演播廳與外界的隔音，在磚混結構的基礎上追加吸音面或跳空式隔音處理。
現場噪音的降低：現場的背景噪音，演播廳設計室應小于35DB，全面、多角度采用專業吸音材料。
墻面采用聚酯纖維板顏色搭配，頂面采用聚酯纖維板，地板采用全鋪地膠，保證房間整體隔音吸音效果。
建筑結構：長方形磚混、玻璃結構，有不規則造型墻。
建筑聲學要求：室內無駐波、無回聲、配有吸音器材料。
三、燈光設計：
不同的光源發出光的色調是不同的。不同光的色調是用色溫來描述的，單位是開爾文（K）,它是這樣定義的：在常溫下把一塊理想的純黑色金屬物質加熱，隨著溫度不斷上升物體會呈現出不同的顏色，人們把呈現不同顏色下的溫度叫色溫,以此標準來定義可見光的色調。萬里無云的綠天的色溫約為10000 K，陰天約為7000-9000 K，晴天日光直射下的色溫約為5600K，熒光燈的色溫約為4700 K，碘鎢燈的色溫約為3200k,鎢絲燈的色溫約為2600 K，日出或日落時的色溫約為2000 K，燭光下的色溫約為1000 K。
在各種不同的光線狀況下，目標物的色彩會產生變化。在這方面，人們對白色物體的變化最為敏感：在室內鎢絲燈光下，白色物體看起來會帶有橘黃色色調，在這樣的光照條件下拍攝出來的景物就會偏黃；但如果是在蔚綠天空下，則會帶有綠色色調。在這樣的光照條件下拍攝出來的景物會偏綠。為了盡可能減少外來光線對目標顏色造成的影響，在不同的色溫條件下都能還原出被攝目標本來的色彩，這就需要攝像機進行色彩校正，以達到正確的色彩平衡。白色物體因反射了全部的可見光譜，所以攝像機把它作為調定的標準，在進行手動白平衡調整時，白平衡機構會試圖把一定范圍內除了純白色以外的其它色調調制成純白色，如果這個部分是黃色，它會加強綠色來減少畫面中的黃色色彩，以求得更為自然的色彩。攝像機只要在拍攝白色物體時正確還原物體的白色，就可以在同樣的照明條件下正確還原物體的其他色彩。因此稱為白平衡調整。它分為自動和手動調整，手動更準確一些且調整范圍更大。而傳統電影機則是靠使用不同的膠片（日光型、燈光型）或不同濾色片來實現正確的色彩平衡的。
要想得到色彩還原更加正確的PP，除了要在拍攝現場光源下進行手動白平衡調整外，還要求攝像環境的光照達到一定的規定PP值。而國際上通行的作為判斷攝像機的標準色溫為5600K，在該色溫環境下，攝像機表現出的色彩還原度為其他色溫環境下的幾倍甚至更高
所以5600K是作為虛擬演播室的首選色溫環境。
四、背景設計：
采用綠箱摳像設計，無限式放大，虛擬場景豐富，支持定制場景。
五、編制依據：
1、工程有關施工技術標準、驗收規范；
2、質量保證體系標準；
3、承建的類似的工程經驗；
4、施工合同及甲方工作聯系單、設計圖。
5、廣電總局頒發的（電視演播室燈光系統設計規范）
6、聲學按照（多功能廳語音聲學標準）GBJ16-37設計
六、工程概況：
1、工程地點
甲方指定地點
2、工程規模
面積約為40-50平方，層高為3.15米，鋼筋混凝土結構，設計為綠箱摳像演播室，工程施工包括地面平鋪、LED燈光等工程。達到《電視演播室聲學裝修及燈光系統施工規范》廣播級等級。
七、主要施工項目內容：
1.LED燈光安裝施工；
2.演播室與導播室隔墻處理；
3、導播室設備安裝
八、施工工期及步驟：
本項目屬于虛擬演播室、集LED燈光、虛擬綠箱等多個部分組成、總體強調美觀、大方得體、協調性、可擴展性。
根據房屋結構、層高、總體項目、總體施工復雜程度預計施工工期為7個工作日
1.前期工程進場準備、搭建臨時用電、配置滅火器等
預計工期1個工作日！
2.材料訂購及運輸
預計工期2個工作日！
3.電工進場
電工進場根據規劃圖紙在相應的位置布置總控制開關、分項開關、穿管布線（照明、插座、LED新聞燈、網絡、控制、視頻、音頻）線路布置。
預計工期1個工作日！
4.木工進場
根據效果圖在每個相應的版塊搭建基層主體框架、主要包含虛擬綠箱、檢修通道等、當基層主體框架完成后、便可以開始進行舞美部分的裝飾。
預計工期2個工作日！
6.電工再次進場
根據施工圖在每個相應的位置安裝LED新聞燈的軌道、并將相應的LED新聞燈電源線、信號控制線擺放至相應的位置并做好相應的標記。
預計1個工作日！
7.清理場地
將現場的施工垃圾全部清理出去、并運輸至指定地點。
預計1個工作日
8.設備安裝、調試、試運行、測試一切正常。
預計2個工作日！
9.測試正常.交付驗收。
施工總體布置
一、施工組織
1、供電安裝
演播室供電220V，注意手腳及人身的安全。
2、接地安裝
層高3.15米，在安裝燈光軌道時，使用腳手架，特別注意人爬高作業的人身安全。
二、安裝注意事項
1、現場環境
因房間屬于磚墻結構，現場條件簡陋，臨時用電，注意安全。
2、現場安全注意事項
注意安全施工班組進場施工一定要確保勞動保護品穿戴整齊（安全帽），并確保現場施工安全。
3、施工安全注意事項
施工前必須有專人用驗電筆沿線驗電，遇到漏電處應做好保護措施，確保施工現場無電才開始作業，作業過程中必須至少2人一組，嚴禁單人作業。利用發電機進行作業時，須對發電機擺放位置進行現場勘查，放置于遠離作業環境通風處，作業人員須攜帶便攜式氧氣呼吸瓶，以備作業過程中缺氧時使用。作業人員施工作業過程中，一旦發現惡心、嘔吐等現象，作業人員須立即撤出作業環境。
4、停電搭火安全
設備安裝完畢后的停電搭火工作，待所有設備檢查無誤、無任何安全隱患，聯系甲方負責人確定停電時間，停電作業過程中，應有專人把守斷路器，并掛“禁止合閘，有人工作”警示牌。作業完成后，檢查是否達到送電條件，具備送電條件后，核查無誤后，實施送電。
5、項目實施目標
根據本工程的特點，結合我公司的實際情況，我們確立相應的工程實施目標：
1、工程質量目標
（1）按《電視演播室聲學裝修及燈光系統施工規范》廣播級等級；
（2）單位工程合格率100%，單位工程優良率大于95%，其中主要項目優良率100%；
（3）各系統72小時負荷運行性能達到優良。
2、施工安全目標
杜絕重大設備毀壞、人身傷害、火災事故發生。
3、文明施工、環境保護目標
（1）文明施工：達到文明工地標準；
（2）環境：垃圾定期清理、堆放指定位置、達到甲方的要求。
三、安全文明施工
1）施工機械設備應懸掛安全操作規程，嚴禁帶病運行。
2）作業人員勞保護品穿戴整齊。
3）作業人員上班前嚴禁喝酒，不得超負荷工作。
4）對進入施工現場的工作人員必須開展安全交底，通過班前會做好安全、提示工作。
5）加強現場設備安全管理，明確現場負責人并由車間領導專項負責現場安全工作，實施領導帶班制度。
6）施工現場用電線路按規范要求，車輛行人和作業空間保持安全距離，否則采取安全保護措施。
7）各種施工機具的電源線路絕緣良好，壓接良好，無裸露、壓砸、水侵，亂挖線等現象。
8）各種電器設備和電力機具的金屬外殼和金庸支架均應用導線可靠接地，接零保護。
9）各班組人員電器設備必須認真執行安全操作規程，并服從電工的安全技術指導。
10）專業電工必須認真執行有關規程規定，抵制來自各方面的違章作業指令。
五、工程質量及保修承諾書
為確保 演播室項目工程項目施工質量，?上海靜鷹科技有限公司鄭重承諾，將依照施工合同對本次施工范圍內的質量及保修承擔責任，承諾基本內容如下：
1、建立質量責任制，對裝修工程的施工質量負責。要求項目負責人做施工現場記錄，記錄工程的各部分施工是哪個或者那幾個負責施工，一旦該部分出現施工質量問題，將對該部分工程負相關責任。
2、按照工程設計圖紙和施工技術標準施工，不擅自修改房屋設計結構，不偷工減料。在施工過程中發現設計文件和合同有差錯的，及時與建設方項目負責人提出意見和建議。
3、按照工程設計要求，施工技術標準和合同約定對各種材料，以及構、配件進行檢驗。檢驗合格后方可使用。
4、建立、健全施工質量的檢驗制度，嚴格工序管理，做好隱蔽工程的質量檢查和記錄。
5、依法履行裝修工程質量保修義務。
6、在保修期內應無條件的全額免費履行維修義務，不得以任何理由推脫，拖延維修項目。

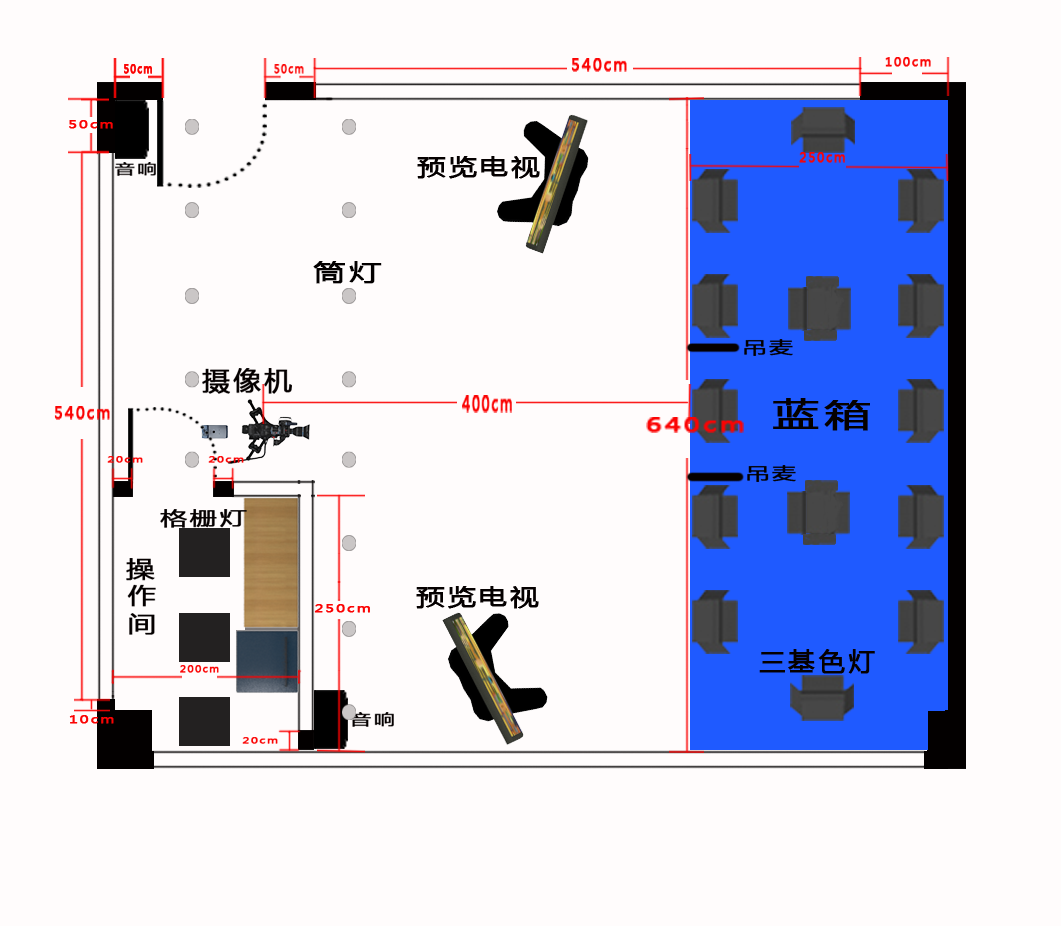

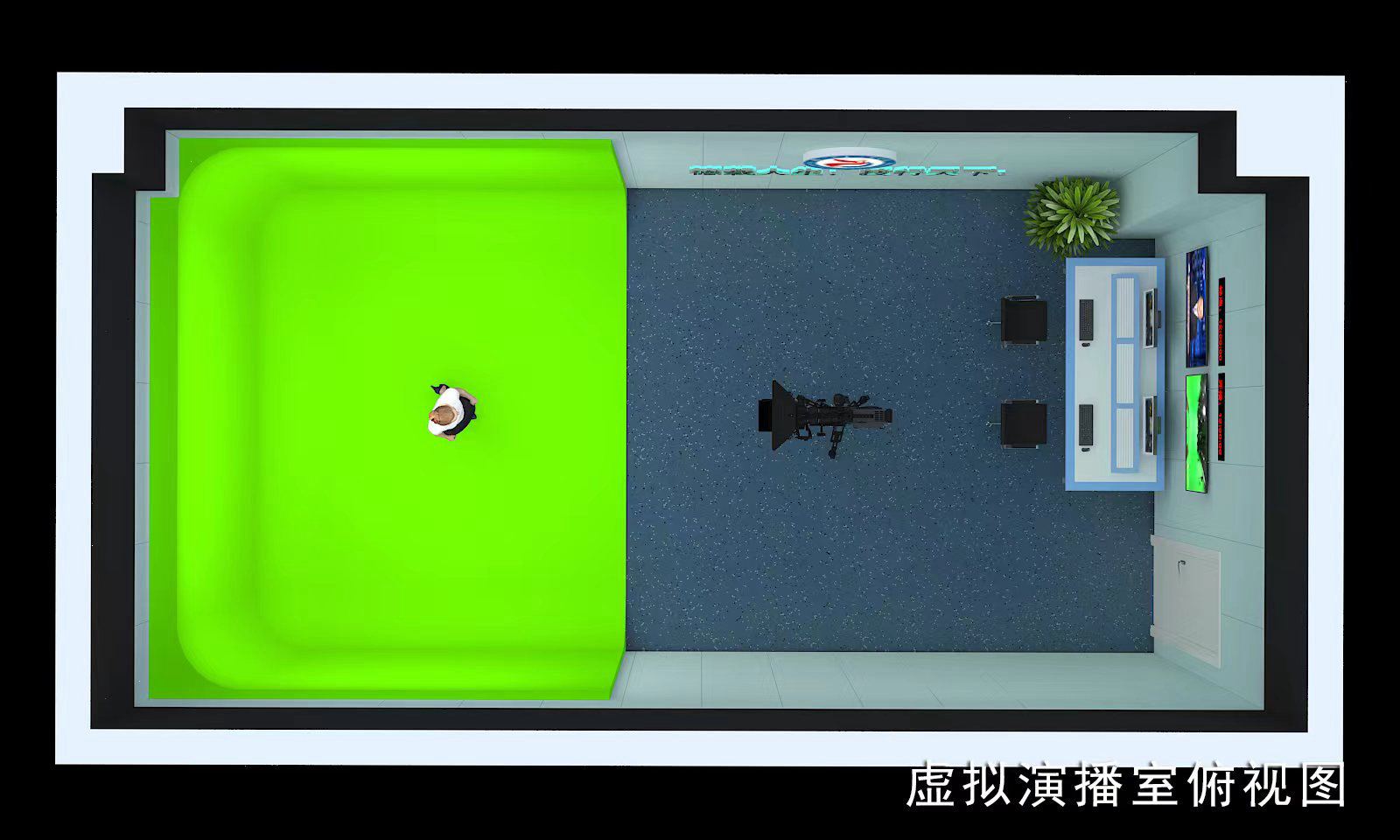

六、演播室效果圖：
七、培訓方案：
整體培訓計劃包括：LED燈光系統、演播室綠箱、網絡直播一體機
培訓方式：集中式培訓
培訓人員要求：3到5名操作人員
培訓目標：
1、指每一位操作人員能獨立完成各類設備的操作使用，并能熟悉所有設備日常運行維護工作，確保穩定安全使用設備；
2、所有設備連接示意圖講解、接口說明；
3、所有設備主機硬件說明；
4、所有設備的涉及軟件部分的講解，基礎功能、實用功能、深入強化常用功能；
5、整體系統功能備份及還原的操作等。
